Windows 저장소 공간



저장소 공간



저장소 공간은 여러 개의 물리적인 디스크를 하나로 합쳐서 사용자에게 새로운 논리적인 디스크로 제공하는 기능이다

10TB의 논리적인 디스크를 사용하다가 필요한 경우 20TB 로 재설정 사용 가능하다

간단한 작업만으로 공간 확장이 즉시 이루어지는데,
이렇게 사용자가 필요로 하는 공간을 제공하는 장소를 저장소 풀(storage pool)이라고 부른다





ex> 물리적 디스크 7개 ( 10G 4개 / 8G 2개 / 12G 1개 ) 를 저장소 풀로 묶은 후 필요한 만큼
3개 ( 5G / 20G / 100G ) 의 저장소 공간으로 변경이 가능하다



▶ 실제 물리적인 공간보다 논리적인 저장소 공간을 더 크게 설정이 가능하다

( 공간 설정 후 필요하다면 저장소 풀에 디스크를 추가하면 된다 )





저장소 공간의 구현
Mirror	Parity	단순 [ 복원 없음 ]
RAID 1	RAID 5	RAID 0
양방향 및 3방향 미러를 지원	패리티 비트가 사용	100%의 공간 효율과 뛰어난 성능
양방향은 최소 2개 / 3방향은 최소 5개의 디스크 필요	최소 3개 이상의 디스크 필요	1개 이상의 디스크로 구성이 가능
50% or  33% 미만의 공간 효율 데이터의 안정성이 뛰어나다	안정성이 어느정도 올라가지만 용량은 약간 감소	안정성 보장되지 않는다





실습

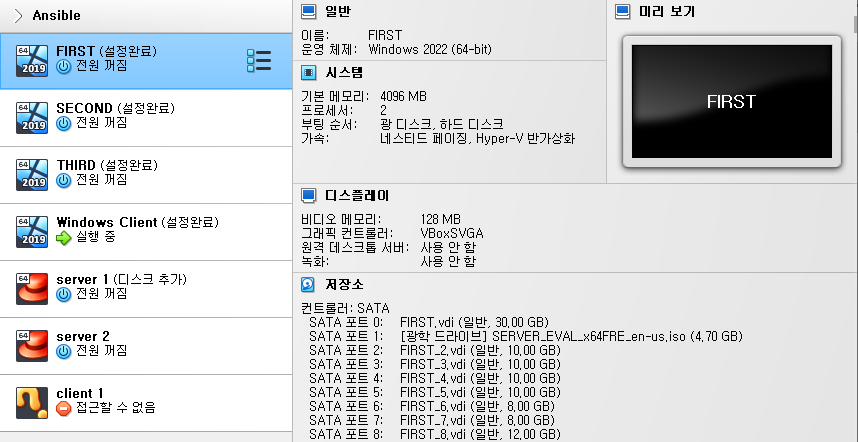

▶ 10G 4개 / 8G 2개 / 12G 1개 구성

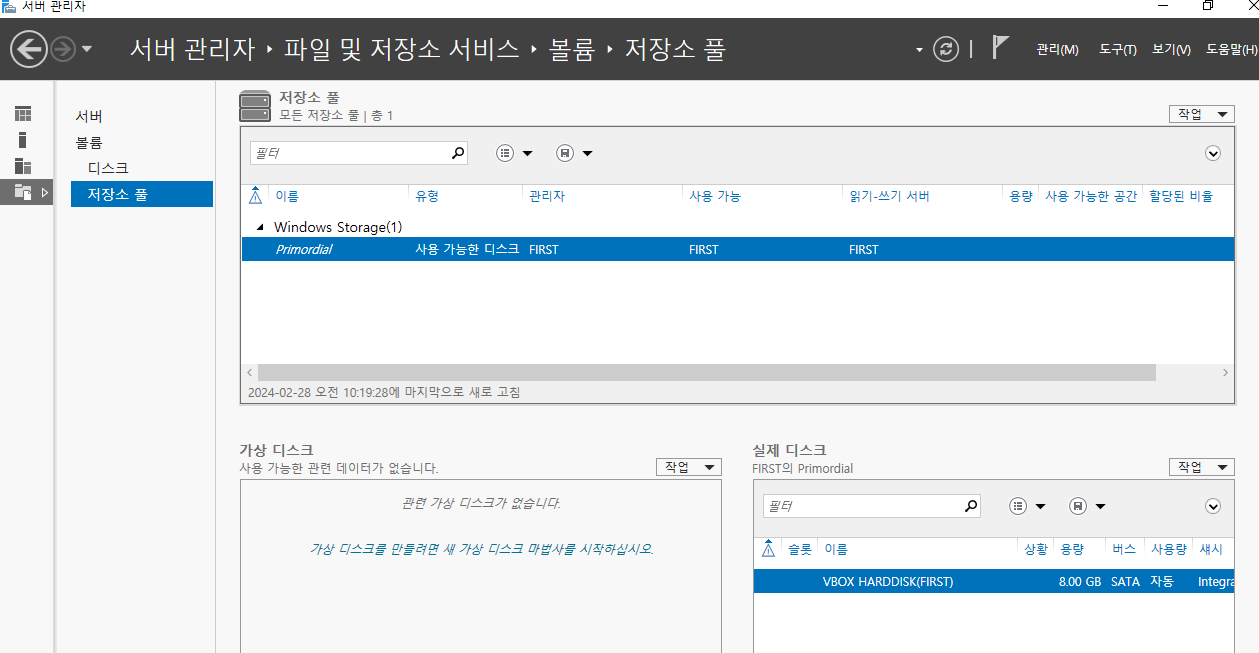

▷ 서버 관리자 >> 파일 및 저장소 서비스 >> 볼륨 >> 저장소 풀

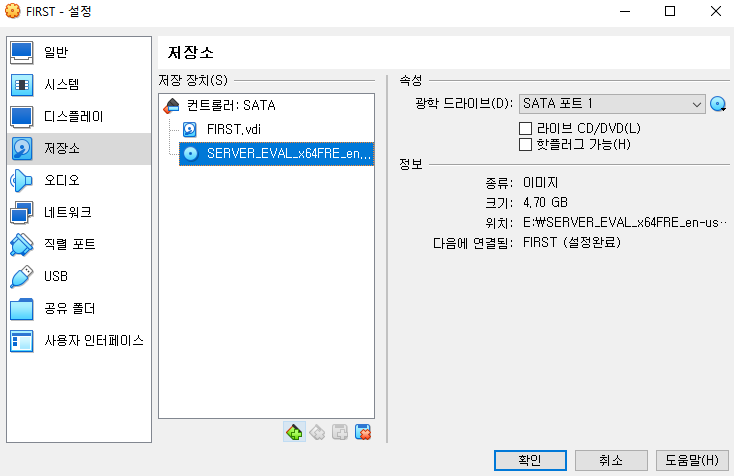

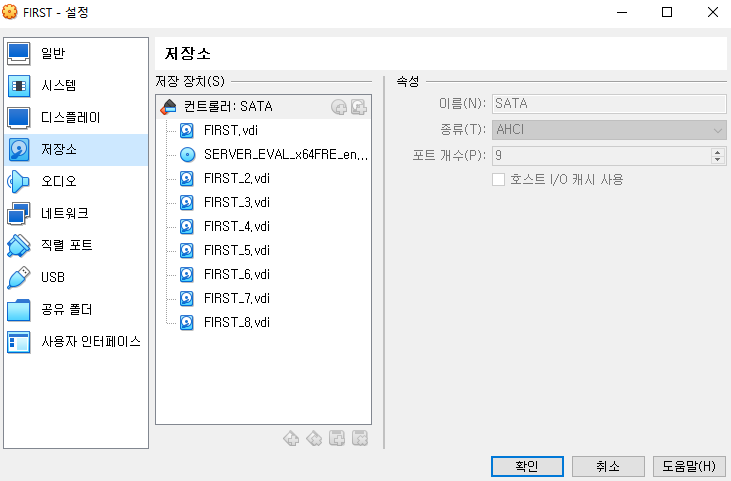

▷ 컨트롤러 종류가 AHCI 로 지정되어서인지 저장소 풀이 불가능하다





▶ 새로운 컨트롤러 추가가 필요하다

아래 컨트롤러 추가

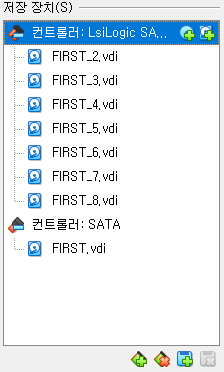

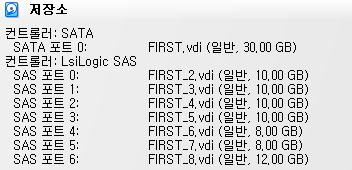

▷ SAS 컨트롤러에 디스크를 추가한다  / SATA 컨트롤러에는 OS 가 설치되어 있으므로 바꾸면 안된다





▷ 서버 관리자 >> 파일 및 저장소 서비스 >> 볼륨 >> 디스크 에서 모두 온라인 전환

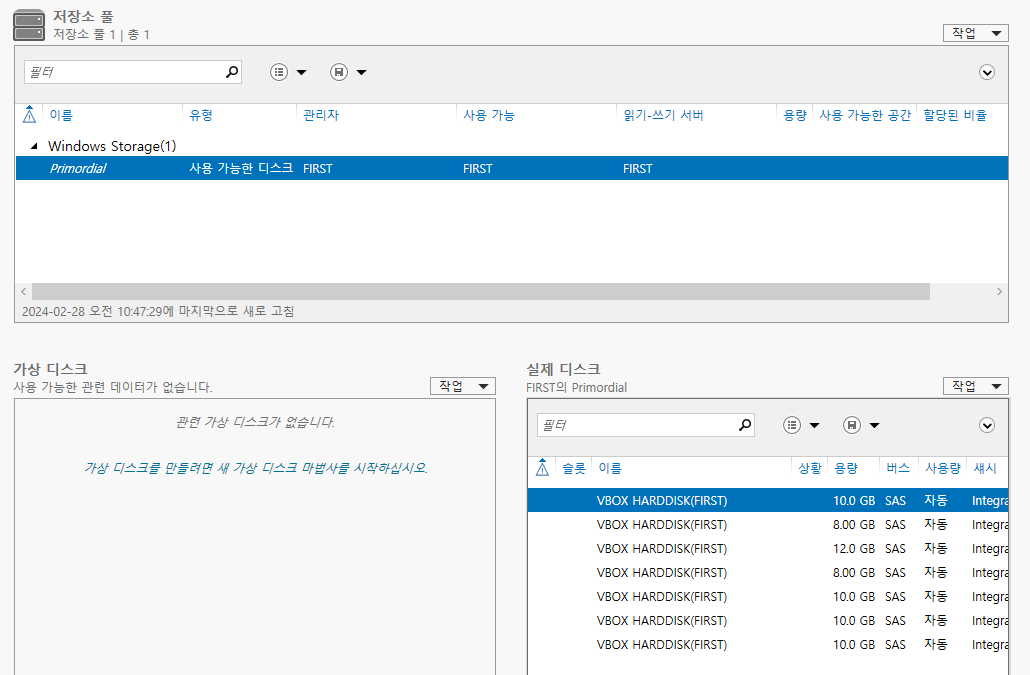

▷저장소 풀에서 실제 디스크가 출력되기 시작한다

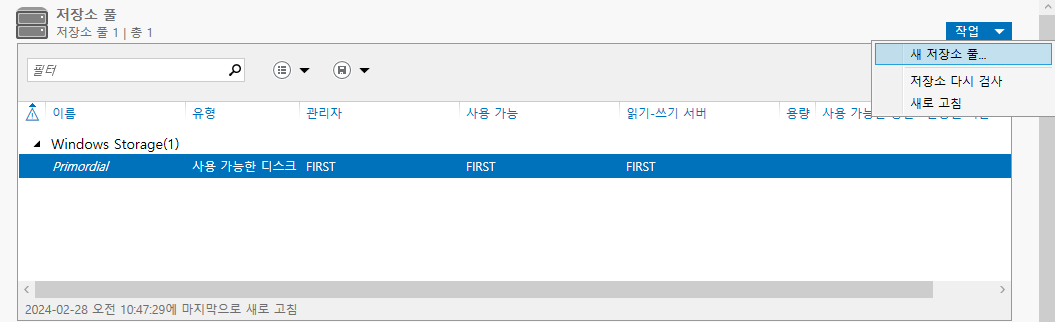

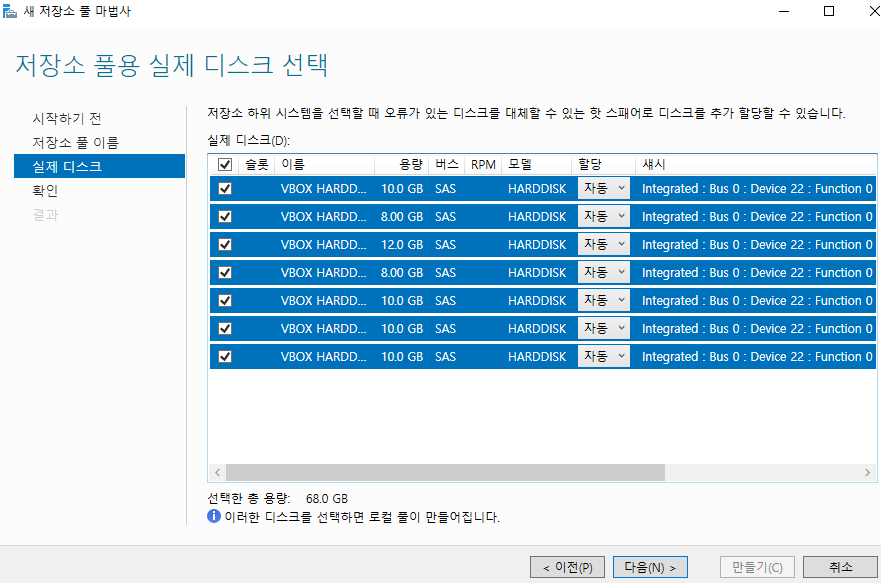

▶ 새 저장소 풀을 생성한다

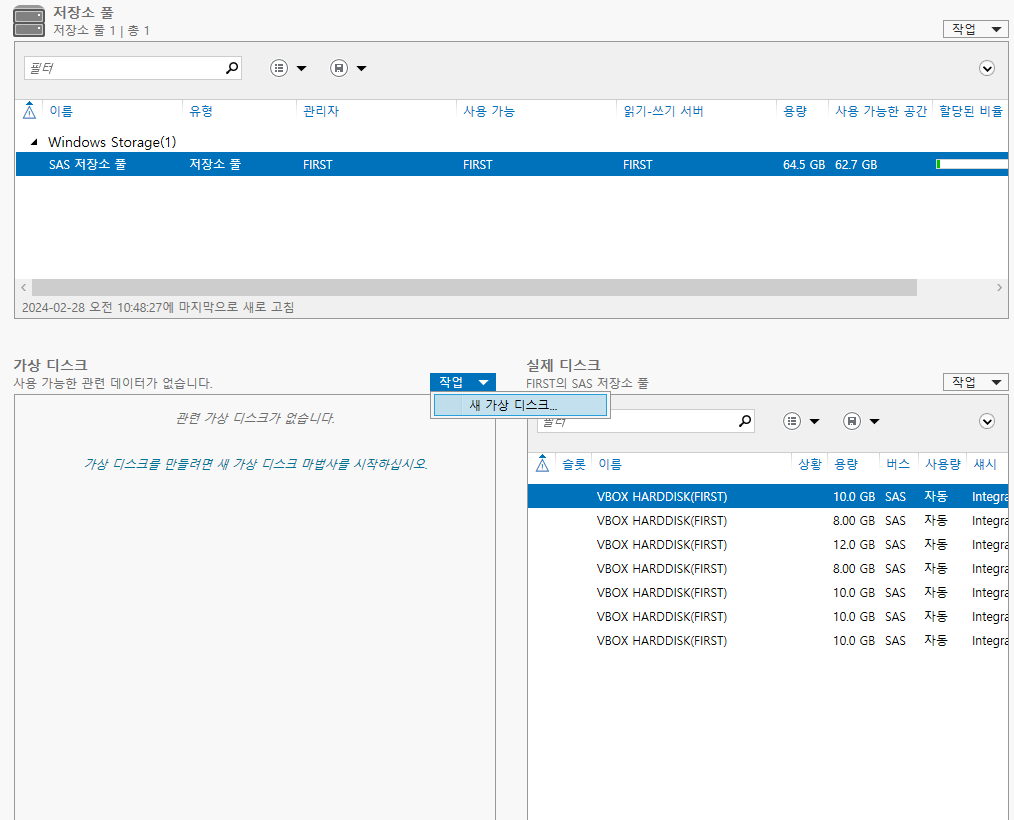

▶ 미러 가상디스크 생성

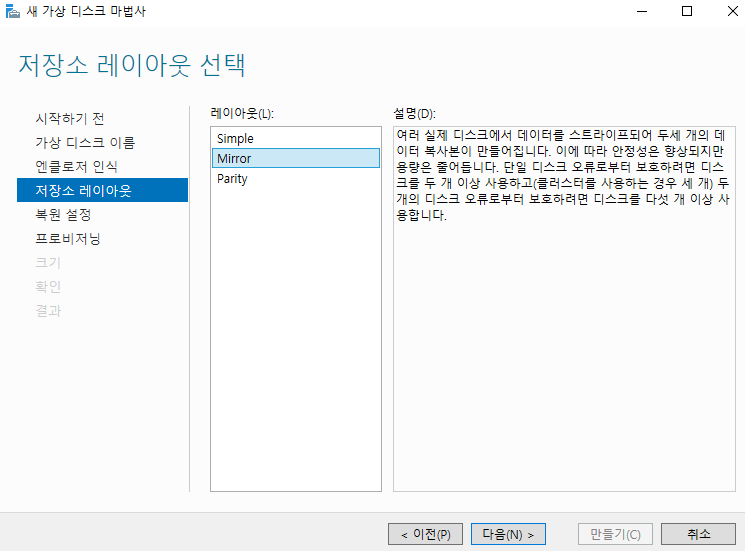

>> 미러형으로 선택

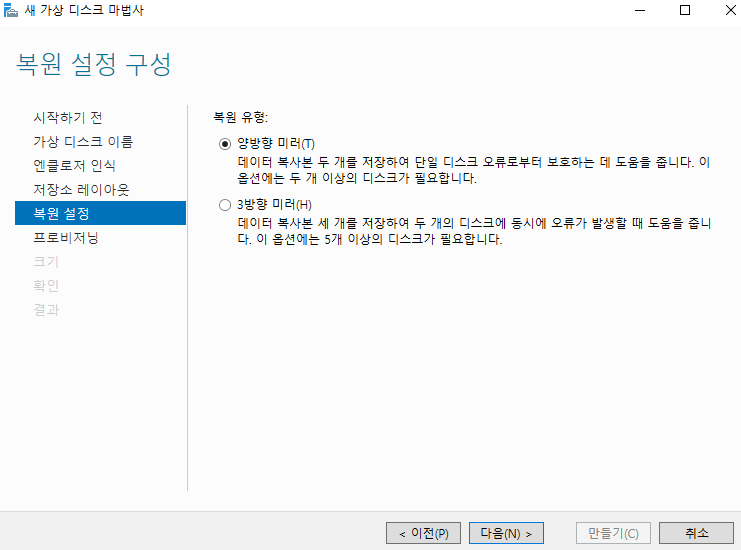

>> 양방향 미러형 선택

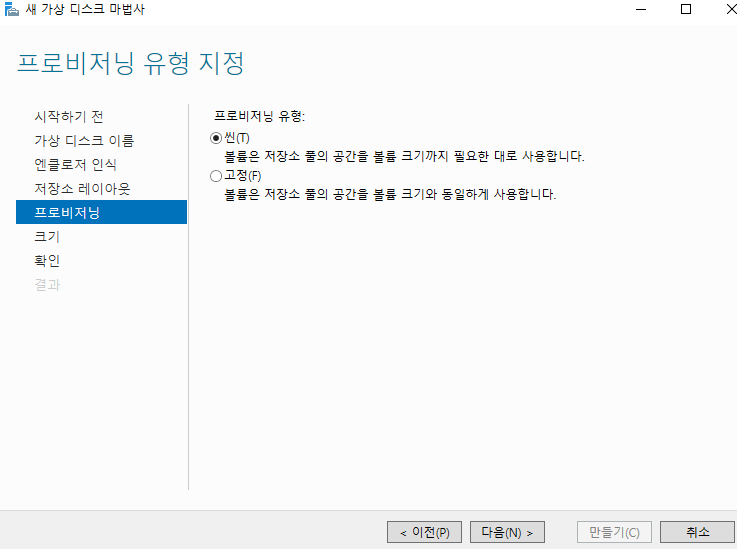

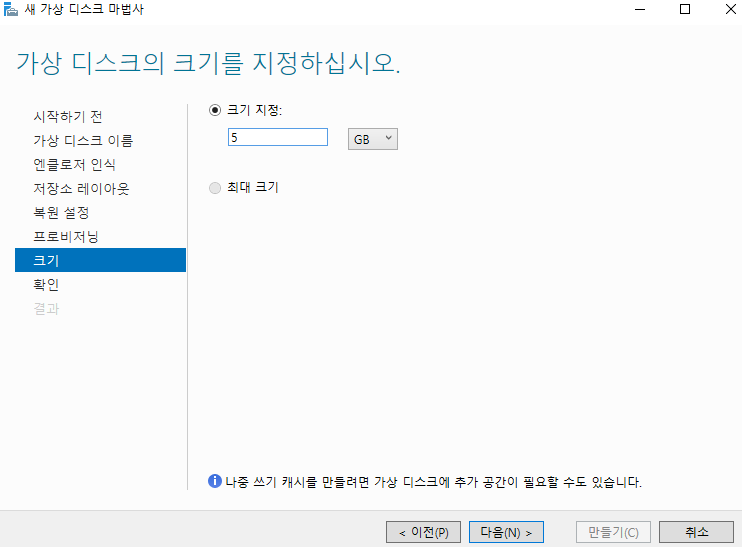

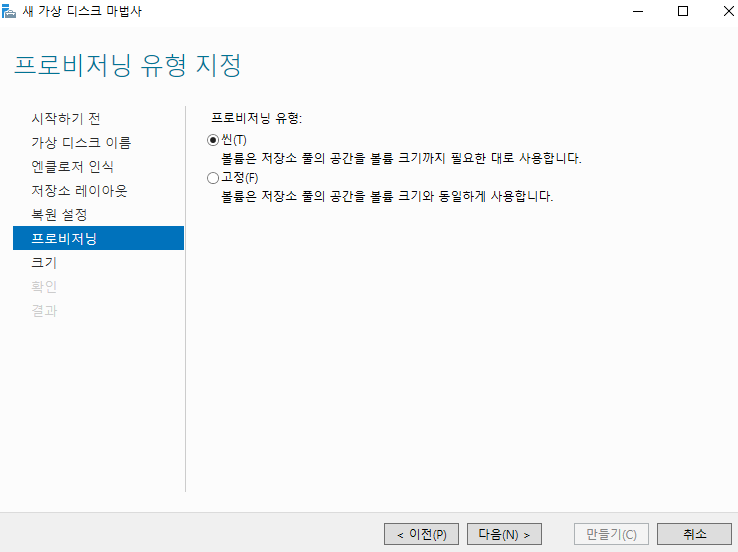

>> 씬 ( THIN ) : 볼륨 크기를 현재 물리적인 공간보다 크게 지정할 수 있는 것 >> 추후에 디스크 추가

>> 고정 ( FIX ) : 물리적인 공간까지만 사용할 수 있다

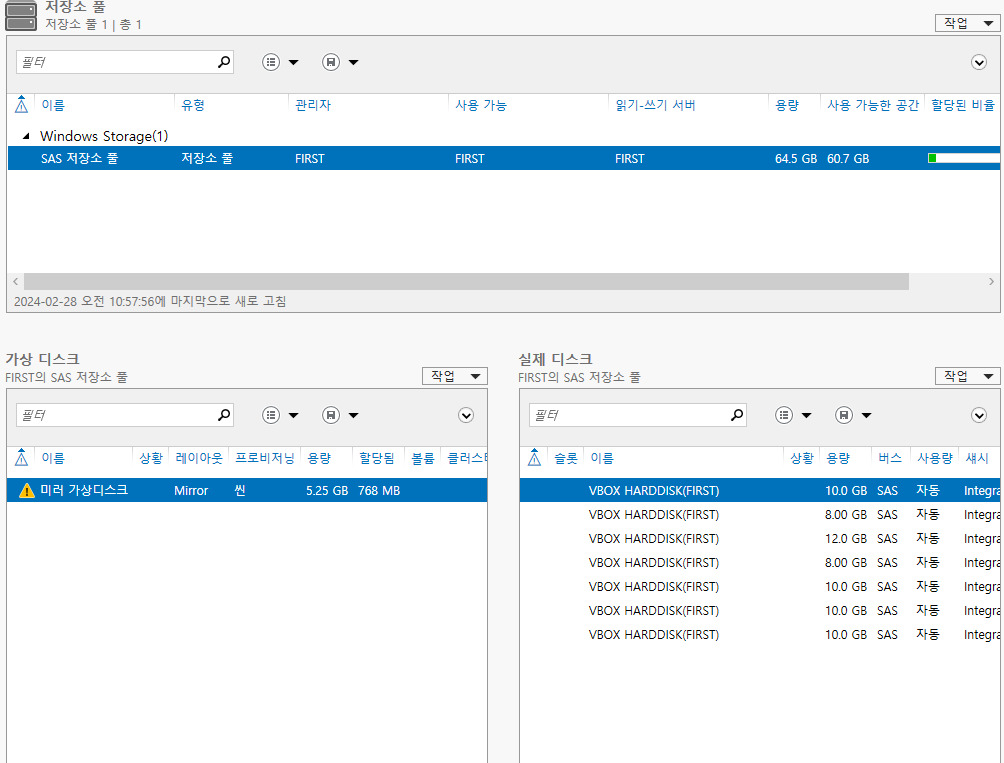

미러 가상디스크에 우클릭하여 가상 디스크를 연결하면 경고 표시가 사라진다





고정 프로비저닝상태의 미러 가상 디스크를 확인해 보기 위하여

해당 미러 가상디스크를 지우고 고정형 미러 가상 디스크를 새로 만들었다.

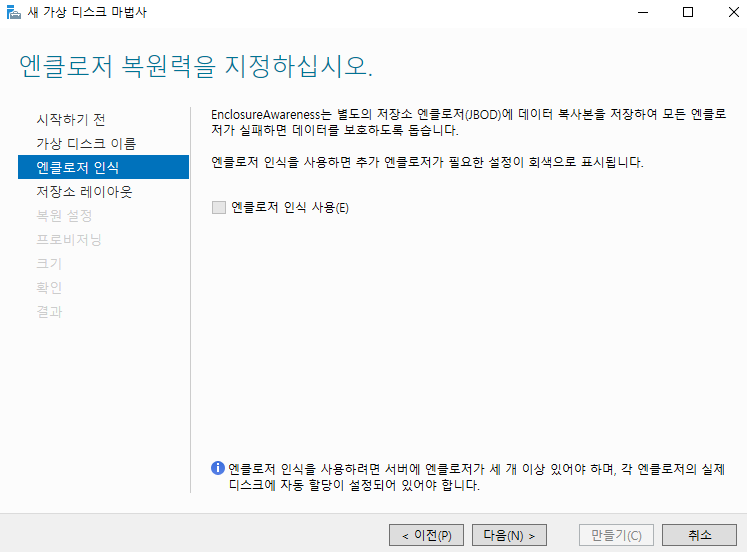

▶ 엔클로저 인식

▷ 엔클로저 인식은 별도의 외부 저장소 ( 엔클로저 ) 에 데이터 복사본을 저장해서 안전성을 한층 높일 수 있다.

▷ 별도의 외부 저장 장치가 없으므로 지금은 기능 활성화가 되지 않았다

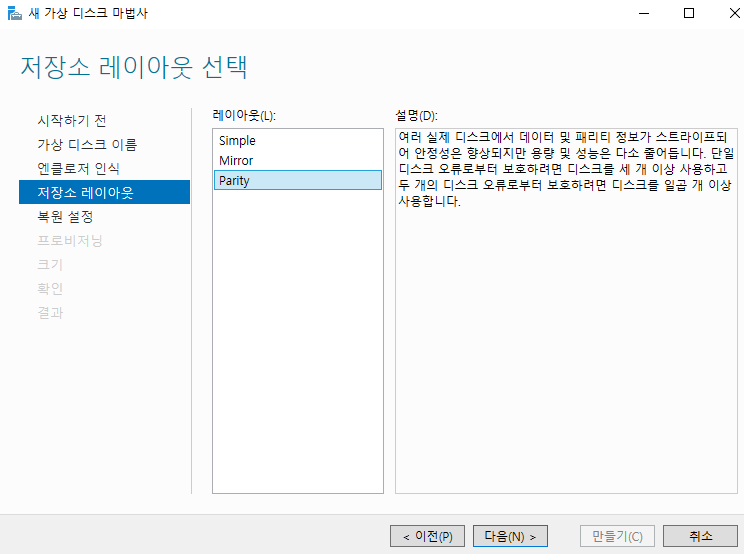

▶ 패리티 가상 디스크 생성 ( 과정 자체는 동일 / 옵션만 변경 )

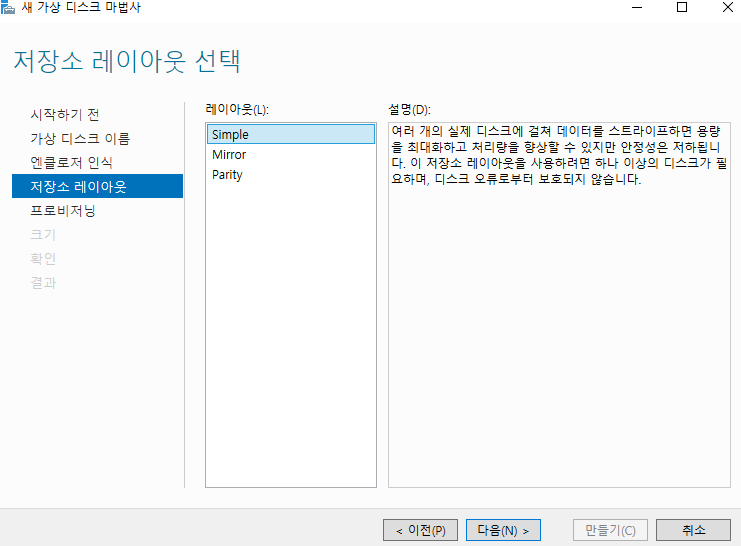

▶ 단순 가상디스크 생성  ( 과정 자체는 동일 / 옵션만 변경 )

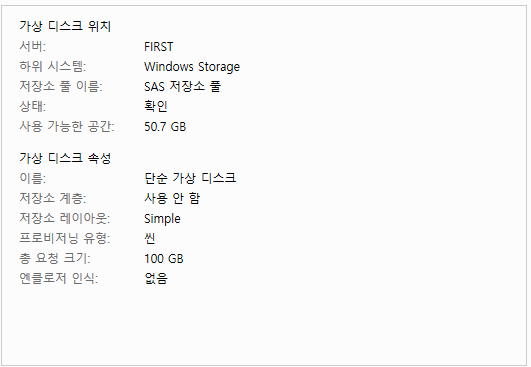

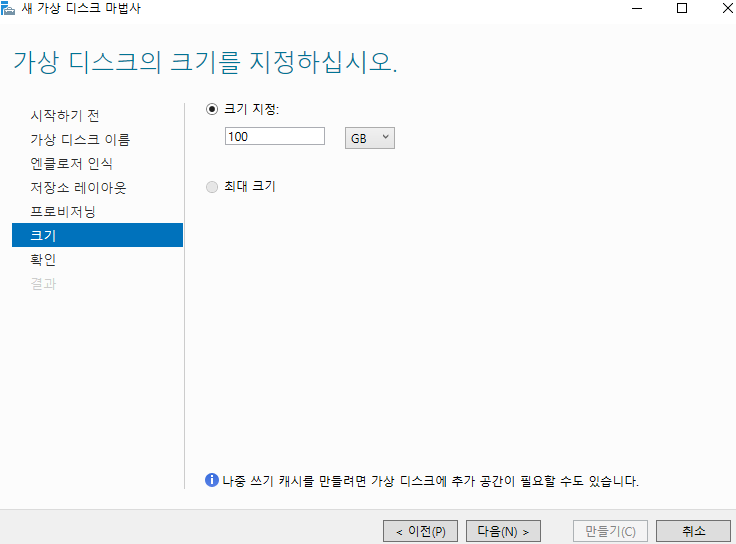

 >> 씬 유형에 현재 물리 디스크의 최대치 이상을 지정했다

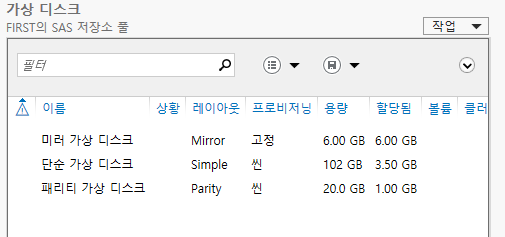

▶ 3 종류의 가상 디스크를 만들었다

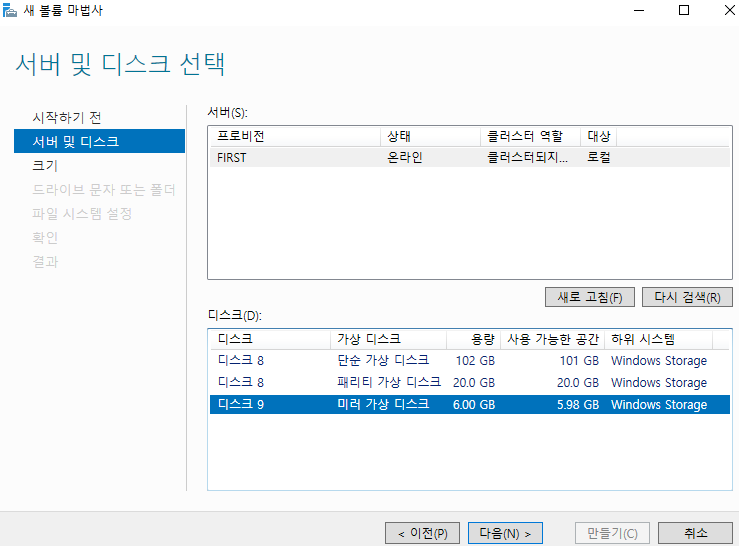

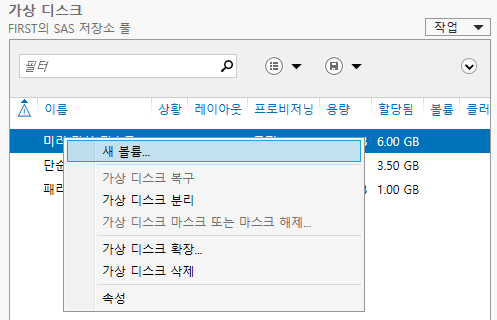

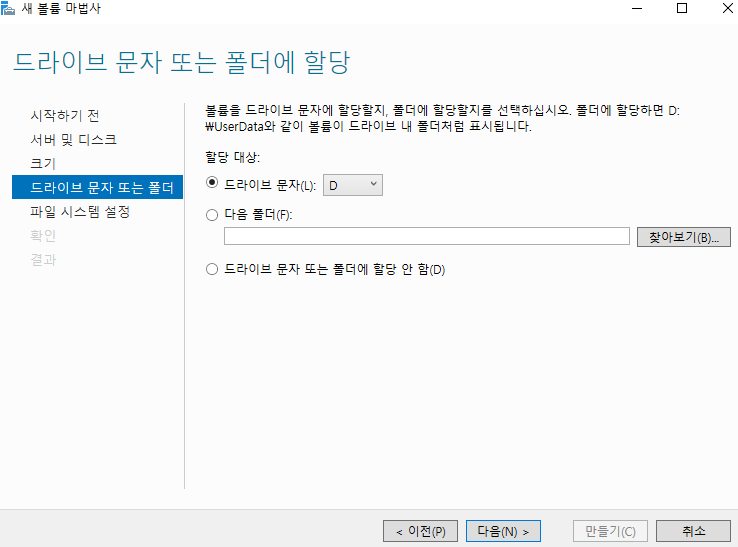

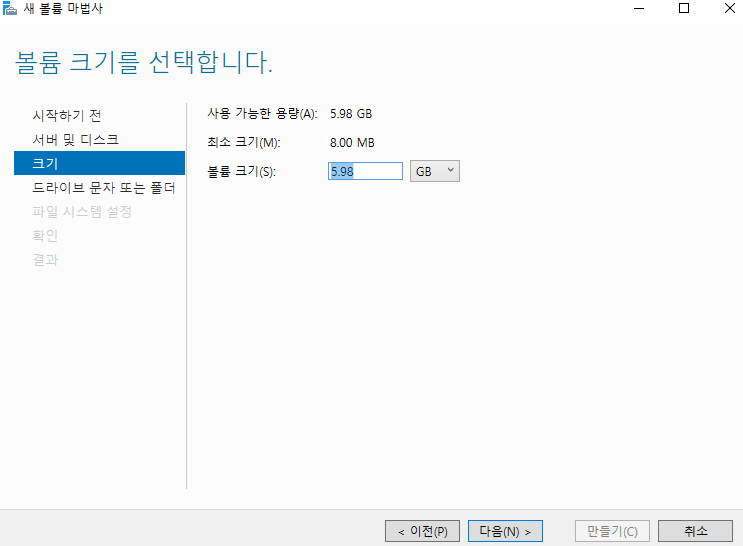

▶ 생성한 가상 디스크를 실제로 사용하기 위하여 볼륨을 생성해야 한다

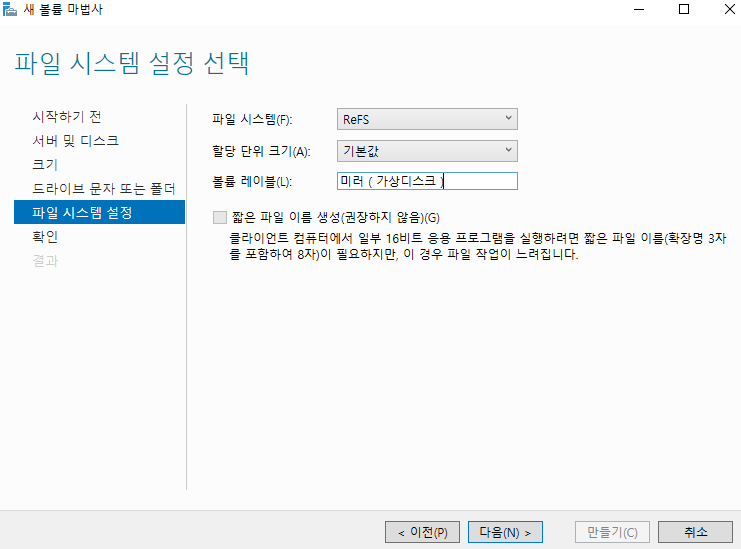

파일 시스템 종류에는 NTFS 도 존재

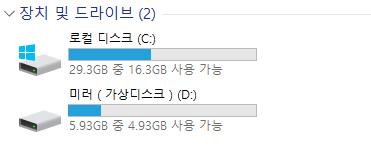

 >> 내컴퓨터에 디스크 존재 확인









▷ 같은 방식으로 옵션만 바꿔서 각각 볼륨을 구성한다

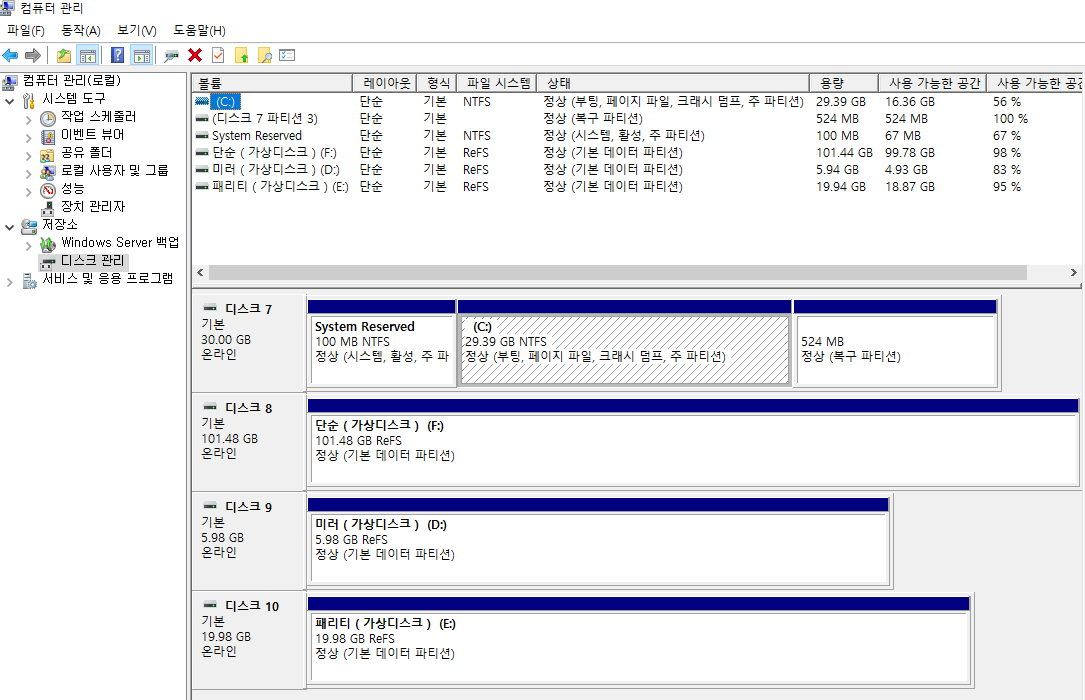

▶ 컴퓨터 관리 >> 디스크 관리에서는 디스크 장착은 인식하지만,

>> 가상 디스크의 여부는 알 수 없다.

저장소 공간의 특징을 확인할 수 있다

>> 물리적인 용량은 68G 이지만, 실제 사용하는 공간은 125G 로 설정됐다

>> 내부적으로 RAID 1 / RAID 5 를 구성해야 하므로 실제 공간은 125G 보다 더 필요하다

>> RAID 1 은 10G 를 구성해야 5G 를 사용 가능하며
>> RAID 5 는 30G 로 구성해야 20G 를 사용할 수 있다

>> 단순 볼륨은 그냥 100G 이므로 총 140G 는 있어야
>> 실제 사용하려는 125G 의 용량을 사용할 수 있다



◎ 하지만, 저장소 공간은 유연한 디스크 공간의 관리를 제공하기에, 3개의 가상 디스크 ( 논리적인 뷰 ) 가 설정 되었다.



○ 물론 실제 사용시, 저장소 풀 ( 물리적인 뷰 ) 이 부족하여 문제가 발생할 소지는 존재하므로 디스크를 추가 확장



○ 저장소 3개의 공간에 할당된 공간은 고정 할당이 아니라 내부적으로 유연하게 공간을 실시간으로 할당한다



○ 현재 상태에서 각 디스크를 가득 채워 사용한다면 실제 보이는 남은 용량보다 적게 남아 있다
